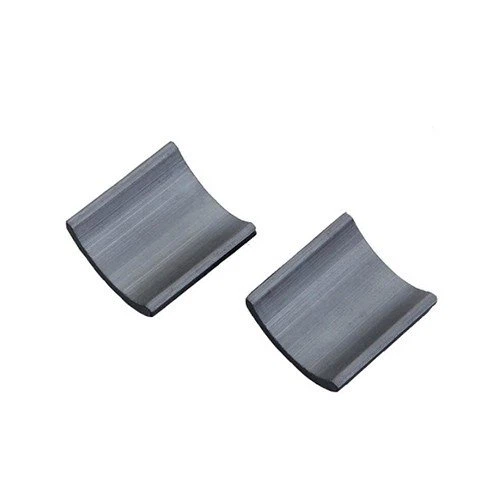

Magnet Segmen Ferit juga dikenal sebagai Magnet Keramik dan bahkan sebagai magnet Ferit Permanen. Namanya dapat dipertukarkan tetapi semuanya mengacu pada jenis bahan yang persis sama. Mereka dikenal sebagai Magnet Keramik karena mereka isolasi listrik. Hard Ferrite / Magnet keramik yang terdiri dari barium atau strontium, dikembangkan pada awal 1960-an sebagai alternatif dari magnet metalik yang lebih mahal. Kelas magnet ini sangat keras, rapuh dan memiliki karakteristik energi yang lebih rendah dibandingkan dengan bahan magnet lainnya. Namun, ini sangat populer dan banyak digunakan di semua industri, termasuk Otomotif, Dirgantara, Militer, Periklanan, Rumah Desain, Elektronik dan Akademik/R&D karena ketahanannya yang sangat baik terhadap demagnetisasi, korosi, dan harga yang menguntungkan.
Ferrite Segment Magnet diproduksi dengan pengepresan, sintering, atau pencetakan injeksi. Magnet ini dapat berupa anisotropik dan isotropik. Nilai anisotropik diorientasikan ke arah pembuatan dan harus dimagnetisasi ke arah orientasi. Nilai isotropik tidak berorientasi dan dapat dimagnetisasi ke segala arah.
Ferrite Segment Magnet adalah jenis magnet yang terbuat dari bahan ferit. Ferit merupakan bahan keramik dengan permeabilitas magnet yang tinggi dan sifat magnet yang baik, sehingga banyak digunakan dalam pembuatan magnet.
Magnet Segmen Ferit memiliki permeabilitas magnetik yang baik, stabilitas dan ketahanan aus, dan dapat bekerja di lingkungan yang keras seperti suhu tinggi, tekanan tinggi, dan medan magnet yang kuat. Mereka banyak digunakan di bidang listrik, elektronik, otomotif, medis, sensor, komunikasi dan kedirgantaraan.
Hard Ferrite magnet hadir dalam berbagai bentuk dan ukuran, seperti silinder, persegi, cincin, melengkung, dll., Yang dapat dirancang dan diproduksi sesuai dengan kebutuhan aplikasi yang berbeda. Selama proses pembuatan, bahan ferit pertama kali disinter menjadi bentuk yang diinginkan, kemudian dimagnetisasi, dan terakhir dikerjakan dengan mesin dan diolah untuk mendapatkan presisi dan kualitas permukaan yang diperlukan.
Kesimpulannya, Ferrite Segment Magnet adalah bahan magnet yang sangat baik dengan aplikasi yang luas dan prospek pasar.
Jika Anda memerlukan magnet Ferit Keras / Keramik atau rakitan magnetik, Dukungan Teknis atau Lembar Data Teknis Magnet Ferit Keras / Keramik kami, silakan hubungi kami. Jika Anda memerlukan penawaran untuk bentuk magnet yang ada atau bentuk yang dipesan lebih dahulu, silakan hubungi kami. Kami menawarkan harga yang sangat kompetitif untuk referensi Anda.
Performa Magnetik Khas untuk magnet Hard Ferrite
Nilai | Remanensi | Kekuatan Koersif | Pemaksaan Intrinsik | Energi Maks | Kepadatan | ||||
Sdr | Hcb | Hcj | (BH)maks | ||||||
Mt | Gs | KA/m | Œ | KA/m | Œ | KJ/m³ | MGOe | G/CM³ | |
Y8T | 200-235 | Lebih dari atau sama dengan2000 | 125-160 | Lebih dari atau sama dengan1570 | 210-280 | Lebih dari atau sama dengan2610 | 6.5-9.5 | Lebih dari atau sama dengan0.8 | 4.8 |
Y22H | 310-360 | Lebih dari atau sama dengan3100 | 220-250 | Lebih dari atau sama dengan2770 | 280-320 | Lebih dari atau sama dengan3520 | 20.0-24.0 | Lebih dari atau sama dengan2.5 | 4.9 |
Y25 | 360-400 | Lebih dari atau sama dengan3600 | 135-170 | Lebih dari atau sama dengan1700 | 140-200 | Lebih dari atau sama dengan1760 | 22.5-28.0 | Lebih dari atau sama dengan2.8 | 4.9 |
Y26H-1 | 360-390 | Lebih dari atau sama dengan3600 | 200-250 | Lebih dari atau sama dengan2512 | 225-255 | Lebih dari atau sama dengan2830 | 23.0-28.0 | Lebih dari atau sama dengan2.9 | 4.9 |
Y26H-2 | 360-380 | Lebih dari atau sama dengan3600 | 263-288 | Lebih dari atau sama dengan3300 | 318-350 | Lebih dari atau sama dengan4000 | 24.0-28.0 | Lebih dari atau sama dengan3 | 4.9 |
Y27H | 350-380 | Lebih dari atau sama dengan3500 | 225-240 | Lebih dari atau sama dengan2830 | 235-260 | Lebih dari atau sama dengan2950 | 25.0-29.0 | Lebih dari atau sama dengan3.1 | 4.9 |
Y28 | 370-400 | Lebih dari atau sama dengan3700 | 175-210 | Lebih dari atau sama dengan2200 | 180-220 | Lebih dari atau sama dengan2260 | 26.0-30.0 | Lebih dari atau sama dengan3.3 | 4.9 |
Y28H-1 | 380-400 | Lebih dari atau sama dengan3800 | 240-260 | Lebih dari atau sama dengan3020 | 250-280 | Lebih dari atau sama dengan3140 | 27.0-30.0 | Lebih dari atau sama dengan3.4 | 4.9 |
Y28H-2 | 360-380 | Lebih dari atau sama dengan3600 | 271-295 | Lebih dari atau sama dengan3400 | 382-405 | Lebih dari atau sama dengan4800 | 26.0-30.0 | Lebih dari atau sama dengan3.3 | 4.9 |
Y30 | 370-400 | Lebih dari atau sama dengan3700 | 175-210 | Lebih dari atau sama dengan2200 | 180-220 | Lebih dari atau sama dengan2260 | 26.0-30.0 | Lebih dari atau sama dengan3.3 | 4.9 |
Y30BH | 380-390 | Lebih dari atau sama dengan3800 | 223-235 | Lebih dari atau sama dengan2800 | 231-245 | Lebih dari atau sama dengan2900 | 27.0-30.0 | Lebih dari atau sama dengan3.4 | 4.9 |
Y30H-1 | 380-400 | Lebih dari atau sama dengan3800 | 230-275 | Lebih dari atau sama dengan2890 | 235-290 | Lebih dari atau sama dengan2950 | 27.0-32.5 | Lebih dari atau sama dengan3.4 | 4.9 |
Y30H-2 | 395-415 | Lebih dari atau sama dengan3950 | 275-300 | Lebih dari atau sama dengan3460 | 310-335 | Lebih dari atau sama dengan3900 | 27.0-32.0 | Lebih dari atau sama dengan3.4 | 4.9 |
Y32 | 400-420 | Lebih dari atau sama dengan4000 | 160-190 | Lebih dari atau sama dengan2010 | 165-195 | Lebih dari atau sama dengan2070 | 30.0-33.5 | Lebih dari atau sama dengan3.8 | 4.9 |
Y32H-1 | 400-420 | Lebih dari atau sama dengan4000 | 190-230 | Lebih dari atau sama dengan2390 | 230-250 | Lebih dari atau sama dengan2890 | 31.0-35.0 | Lebih dari atau sama dengan3.9 | 4.9 |
Y32H-2 | 400-440 | Lebih dari atau sama dengan4000 | 224-240 | Lebih dari atau sama dengan2810 | 230-250 | Lebih dari atau sama dengan2890 | 31.0-34.0 | Lebih dari atau sama dengan3.9 | 4.9 |
Y33 | 410-430 | Lebih dari atau sama dengan4100 | 220-250 | Lebih dari atau sama dengan2760 | 225-255 | Lebih dari atau sama dengan2830 | 31.5-35.0 | Lebih dari atau sama dengan4 | 4.9 |
Y33H | 410-430 | Lebih dari atau sama dengan4100 | 250-270 | Lebih dari atau sama dengan3140 | 250-275 | Lebih dari atau sama dengan3140 | 31.5-35.0 | Lebih dari atau sama dengan4 | 4.9 |
Y34 | 420-440 | Lebih dari atau sama dengan4200 | 200-230 | Lebih dari atau sama dengan2510 | 205-235 | Lebih dari atau sama dengan2580 | 32.5-36.0 | Lebih dari atau sama dengan4.1 | 4.9 |
Y35 | 430-450 | Lebih dari atau sama dengan4300 | 215-239 | Lebih dari atau sama dengan2700 | 217-241 | Lebih dari atau sama dengan2730 | 33.1-33.2 | Lebih dari atau sama dengan4.2 | 4.9 |
Y36 | 440-450 | Lebih dari atau sama dengan4400 | 247-271 | Lebih dari atau sama dengan3100 | 250-374 | Lebih dari atau sama dengan3140 | 35.1-38.3 | Lebih dari atau sama dengan4.4 | 4.9 |
Y38 | 440-460 | Lebih dari atau sama dengan4400 | 285-305 | Lebih dari atau sama dengan3580 | 294-310 | Lebih dari atau sama dengan3690 | 36.6-40.6 | Lebih dari atau sama dengan4.6 | 4.9 |
Y40 | 450-460 | Lebih dari atau sama dengan4500 | 330-354 | Lebih dari atau sama dengan4150 | 340-360 | Lebih dari atau sama dengan4270 | 37.6-41.8 | Lebih dari atau sama dengan4.7 | 4.9 |
Properti fisik magnet Hard Ferrite
Suhu Curie (derajat) | 450 |
Suhu Operasional Maksimum (derajat) | 250 |
Kekerasan (Hv) | 480-580 |
Kepadatan (g/cm3) | 4.8 - 4.9 |
Permeabilitas Recoil Relatif (μrec) | 1.05 - 1.20 |
Kekuatan Medan Saturasi, kOe (KA/m) | 10 (800) |
Koefisien Suhu Br ( persen / derajat ) | -0.2 |
Koefisien Suhu iHc ( persen / derajat ) | 0.3 |
Kekuatan Tarik (N/mm) | <100 |
Kekuatan Pecah Melintang (N/mm) | 300 |
Standar AS - Magnet Ferit / Keramik Permanen
Nilai | Remanensi | Kekuatan Koersif | Pemaksaan Intrinsik | Energi Maks | Kepadatan | Tw Maks | Komentar | ||||
Sdr | Hcb | Hcj | BHmax | ||||||||
KG | Mt | Koe | KA/m | Koe | KA/m | KJ/m3 | MGOe | g/cm23 | derajat | ||
C1 | 2.3 | 230 | 1.86 | 150 | 3.5 | 258 | 8.36 | 1.05 | 4.8 | 250 | Isotropik |
C5 | 3.8 | 380 | 2.4 | 190 | 2.5 | 200 | 27.1 | 3.4 | 4.9 | 250 | |
C7 | 3.4 | 340 | 3.23 | 258 | 4.0 | 318 | 21.9 | 2.75 | 4.9 | 250 | |
C8(C8A) | 3.85 | 385 | 2.95 | 235 | 3.0 | 240 | 27.8 | 3.5 | 4.9 | 250 | Anisotropik |
C8B | 4.2 | 420 | 2.9 | 232 | 2.96 | 236 | 32.8 | 4.1 | 4.9 | 250 | |
C9 | 3.8 | 380 | 3.5 | 280 | 4.0 | 320 | 26.4 | 3.3 | 4.9 | 250 | |
C10 | 4.0 | 400 | 3.6 | 288 | 3.5 | 280 | 30.4 | 3.8 | 4.9 | 250 | |
C11 | 4.3 | 430 | 2.5 | 200 | 2.55 | 204 | 34.4 | 4.3 | 4.9 | 250 | |
Standar Komite Elektronik Internasional (IEC404-8-1)
Nilai | Remanensi | Kekuatan Koersif | Pemaksaan Intrinsik | Energi Maks | Kepadatan | ||||
Sdr | Hcb | Hcj | (BH)maks | ||||||
KG | Mt | Koe | KA/m | Koe | KA/m | KJ/m3 | MGOe | g/cm23 | |
HF8/22 | 2.00-2.20 | 200-220 | 1.57-1.76 | 125-140 | 2.76-2.89 | 220-230 | 6.5-6.8 | 0.8-1.1 | 4.8 |
HF20/19 | 3.20-3.33 | 320-333 | 2.14-2.39 | 170-190 | 2.39-2.51 | 190-200 | 20.0-21.0 | 2.5-2.7 | 4.9 |
HF20/28 | 3.10-3.25 | 310-325 | 2.76-2.89 | 220-230 | 3.52-3.64 | 280-290 | 20.0-21.0 | 2.5-2.7 | 4.9 |
HF22/30 | 3.50-3.65 | 350-365 | 3.20-3.33 | 255-265 | 3.64-3.77 | 290-300 | 22.0-23.5 | 2.8-3.0 | 4.9 |
HF24/16 | 3.50-3.65 | 350-365 | 1.95-2.20 | 155-175 | 2.01-2.26 | 160-180 | 24.0-25.5 | 3.0-3.2 | 4.9 |
HF24/23 | 3.50-3.65 | 350-365 | 2.76-2.89 | 220-230 | 2.89-3.01 | 230-240 | 24.0-25.5 | 3.0-3.2 | 4.9 |
HF24/35 | 3.60-3.70 | 360-370 | 3.27-3.39 | 260-270 | 4.40-4.52 | 350-360 | 24.0-25.5 | 3.0-3.2 | 4.9 |
HF26/16 | 3.70-3.80 | 370-380 | 1.95-2.20 | 155-175 | 2.01-2.26 | 160-180 | 26.0-27.0 | 3.2-3.4 | 4.9 |
HF26% 2f18 | 3.70-3.80 | 370-380 | 2.20-2.39 | 175-190 | 2.26-2.39 | 180-190 | 26.0-27.0 | 3.3-3.4 | 4.9 |
HF26/24 | 3.70-3.80 | 370-380 | 2.89-3.01 | 230-240 | 3.01-3.14 | 240-250 | 26.0-27.0 | 3.3-3.4 | 4.9 |
HF26/26 | 3.70-3.80 | 370-380 | 2.89-3.01 | 230-240 | 3.27-3.39 | 260-270 | 26.0-27.0 | 3.3-3.4 | 4.9 |
HF26/30 | 3.85-3.95 | 385-395 | 3.27-3.39 | 260-270 | 3.77-3.89 | 300-310 | 26.0-27.0 | 3.3-3.4 | 4.9 |
HF28/26 | 3.85-3.95 | 385-395 | 3.14-3.33 | 250-265 | 3.27-3.45 | 260-275 | 28.0-30.0 | 3.5-3.8 | 4.9 |
HF28/28 | 3.85-3.95 | 385-395 | 3.27-3.39 | 260-270 | 3.50-3.60 | 280-290 | 28.0-30.0 | 3.5-3.8 | 4.9 |
HF30/26 | 3.95-4.05 | 395-405 | 3.14-3.33 | 250-260 | 3.27-3.39 | 260-270 | 30.0-31.5 | 3.8-3.9 | 4.9 |
